Staalbouw - 3

Dit weekend en vandaag heb ik de isolatie aan de kolommen verder een beetje afgewerkt. Onder de stalen kolommen zit een blok cellulair glas (Perinsul HL - een nieuwe 'high load' variant); naast de kolommen 'ontbrak' nu nog een stuk isolatie. De ruimte naast de kolommen heb ik dus mooi opgevuld met stukken PUR (Eurofloor). Later gaan we alle kleine spleetjes die er nu nog zijn nog opvullen met PUR-schuim en het geheel afwerken met tape. Zo kan er tussen het blok perinsul en de stalen kolom krimpvrije mortel gegoten worden zonder tussen en onder de isolatielaag te lopen. Zo zal er terug overal 26 cm. vloerisolatie zijn, behalve op de plaatsen waar de kolommen zitten - daar zit dan 5 cm. perinsul onder en de kolom zelf vullen we ook een stukje op met PUR-schuim. Zo zijn er eigenlijk geen koudebruggen meer (enkel de ankers 'doorboren' de isolatielaag).

Staalbouw - 2

Twee dagen later is de staalbouw voltooid: alle verbindingen zijn gemaakt en de windverbanden zitten op hun plaats.

Onder de stalen kolommen zullen we nu wat afwerking doen (isolatielaag en opvulling met beton). Binnenkort: de gemene (gemetste) muur & de houtskelet wanden.

Staalbouw - 1

De staalbouw is gestart. Vorige week zijn de ankers geboord waarmee de kolommen op de fundering worden bevestigd. Om koudebruggen te vermijden werd onder de staalstructuur cellulair glas (Perinsul, een nieuwe 'high load' variant) voorzien, ingebed in krimpvrije mortel. Zo zitten enkel de bevestigings-schroefdraden door deze doorlopende isolatielaag. De stalen kolommen zelf gaan we vanaf binnenin isoleren met wat PUR-schuim waarvoor de nodige gaten al voorzien zijn.

Het resultaat van één dag kraanwerk zie je dus in deze foto's. Nog enkele verbindingen en de windverbanden ontbreken. Ook de houten I-liggers (finnjoist, PEFC label) zijn op de werf geleverd. Deze zullen gebruikt worden voor de wanden (40 cm.) en de verdiepingsvloeren (30 cm.). Zaterdag werfvergadering voor het verdere verloop!

Werfkast

Eindelijk nog eens een nieuw bericht... Ons zoontje Karel is gisteren 3 maanden geworden.

Maar daarvoor bezoeken jullie deze blog natuurlijk niet. Vorige week hebben we alles in gereedheid gebracht voor de staalbouwers: wachtbuizen gelegd voor elektriciteit, water en telecom en de werfkast in orde gebracht.

De aansluitkabel (4 x 16 mm²) is gelegd doorheen de 75 mm. wachtbuis en de installatie van de werfkast (aarding aansluiten en aansluitkabel klaar leggen). De werfkast is vorige week ook gekeurd door keurteam en goed bevonden (aardingsweerstand 9,5 Ohm, isolatie > 0,5 MOhm). Volgende week wordt ze op het net aangesloten door Eandis.

Grote werven, kleine werven...

In tussentijd is er niet veel op de werf gebeurd...

Er zit nu wel al 40 weken een klein bouwwerk in de buik van Renate; een bouwwerk dat nu elk uur kan opgeleverd worden.

Verdere activiteit kunnen jullie verwachten rond september als er staalplannen worden ontwikkeld; half november bij de uitvoering van het staalskelet en begin januari als de houtskeletwanden en de dakconstructie zullen worden gebouwd.

Ruwbouw - 5

Vandaag na een deugddoende fietstocht nog eens een kijkje gaan nemen. De vloerplaat is gestort. Bemerk de openingen (met houten plaat, gevuld met isolatie) waar de stalen kolommen en profielen zullen geplaatst worden.

Ruwbouw - 4

Een nieuwe episode: het plaatsen van 26 cm. PUR isolatie (Recticel Eurofloor) op het mager beton, waarboven dan de algemene vloerplaat zal worden gestort.
De isolatie wordt geplaatst in een laag van 6 cm. en twee lagen van 10 cm. en geschrankt per laag zodat de naden (ondanks de tand en groef) mooi overlappen en er een mooi aaneensluitende laag isolatie ontstaat. Ook langs de zijkanten van de betonnen plint wordt er geïsoleerd zodat de isolatie 'doorloopt' in de houtskeletwanden.

Hieronder een fotoserie hoe de isolatie laag per laag is geplaatst.

Ruwbouw - 3

Alweer avondfotografie (foto's van gisteren). De droogzuiging is gestopt, de rioleringsbuizen en enkele wachtbuizen in de woning zijn geplaatst. De plaatsen waar de stalen kolommen zullen komen zijn volgestort met beton en er is een betonnen 'werkvloer' gegoten waarboven de isolatie zal komen. Boven deze 26 cm. dikke laag PUR-isolatie (2 platen van 10 cm en één plaat van 6 cm. dik) komt dan nog de algemene vloerplaat.

Ruwbouw - 2

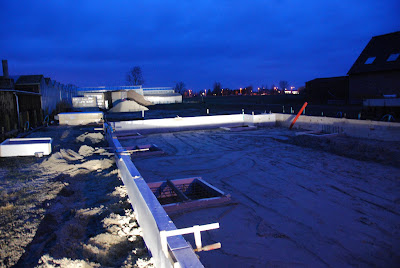

Ook vandaag was het al donker toen ik een kijkje ging nemen naar het resultaat van de werkzaamheden van de dag. Maar om de ondertitel van deze blog '...met veel foto's...' waar te maken, toch enkele foto's genomen by night. Op de foto's is het volgende te zien:
- de betonnen plint waarbij de bovenkant van de plint het toekomstige vloerniveau zal worden en die dus de vorm langs de buitenzijde perfect aangeeft
- vooraan zal ons hol komen, dit zal een autostaanplaats worden met ook de voordeur en de doorgang naar de berging
- achteraan hetzelfde voor de achterdeur (doorgang van de berging naar de tuin)

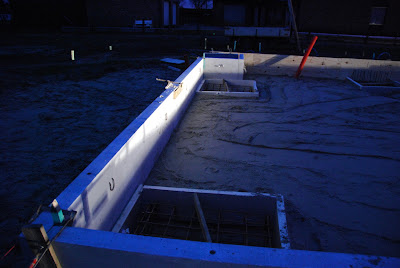

- ook goed te zien zijn de plaatsen waar de fundering voor de stalen kolommen zal komen (vierkanten met wapening)
- nog te plaatsen is de isolatie op de werkvloer in mager beton

Ruwbouw - 1

Dinsdag zijn de eerste ruwbouwwerken begonnen: aanvullen van de 'put', leidingenbocht, leveringen van de isolatie (PUR-platen) en de betonnen plinten die langs de buitenzijde zal komen te staan.

Op de foto's is de leidingenbocht duidelijk en de betonnen plint die vandaag al rechtop stond (maar wegens te donker vandaag daar geen foto's van). Dit geeft ons ook al ene goed beeld hoe groot onze keuken/woonkamer/hal zal worden.
